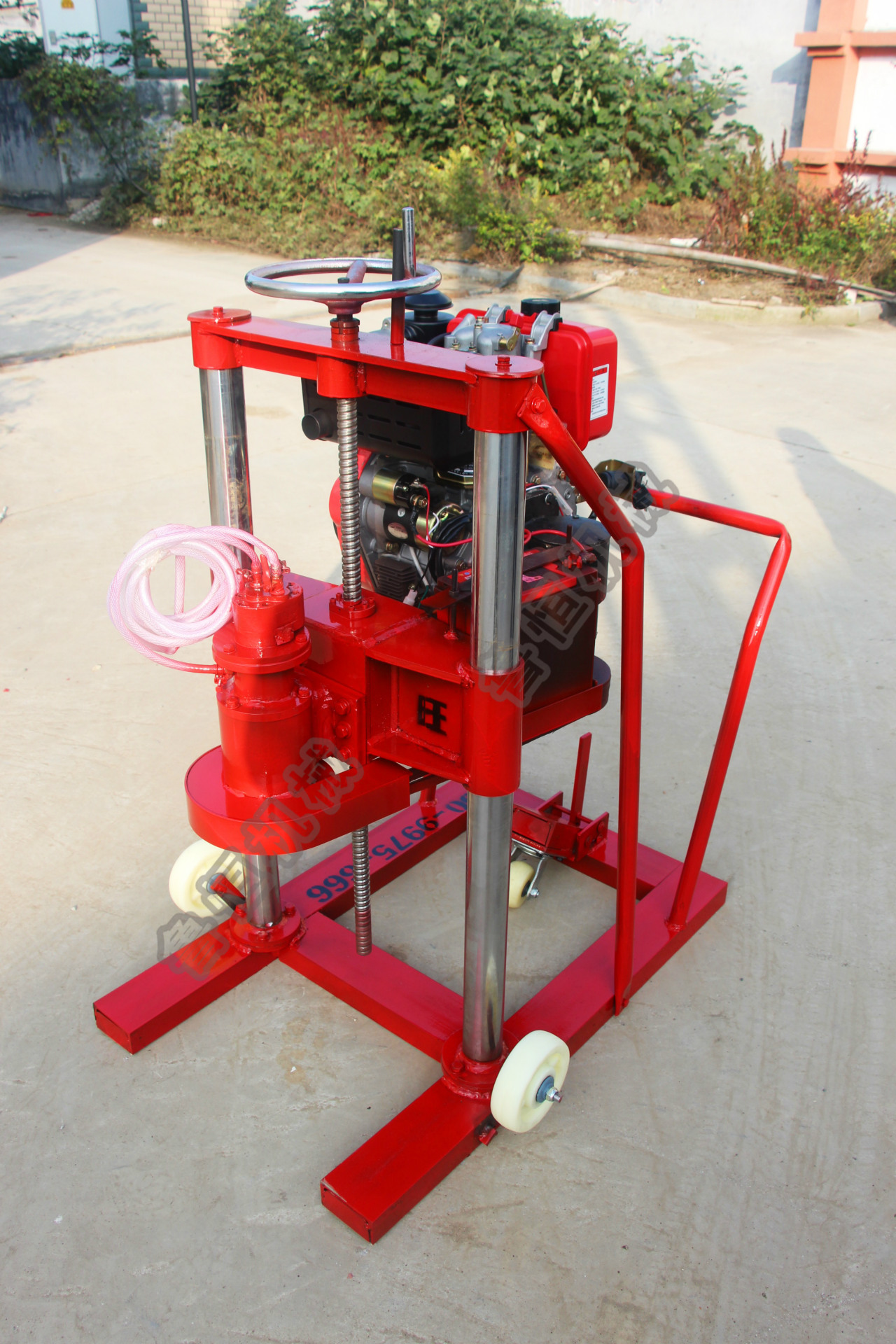

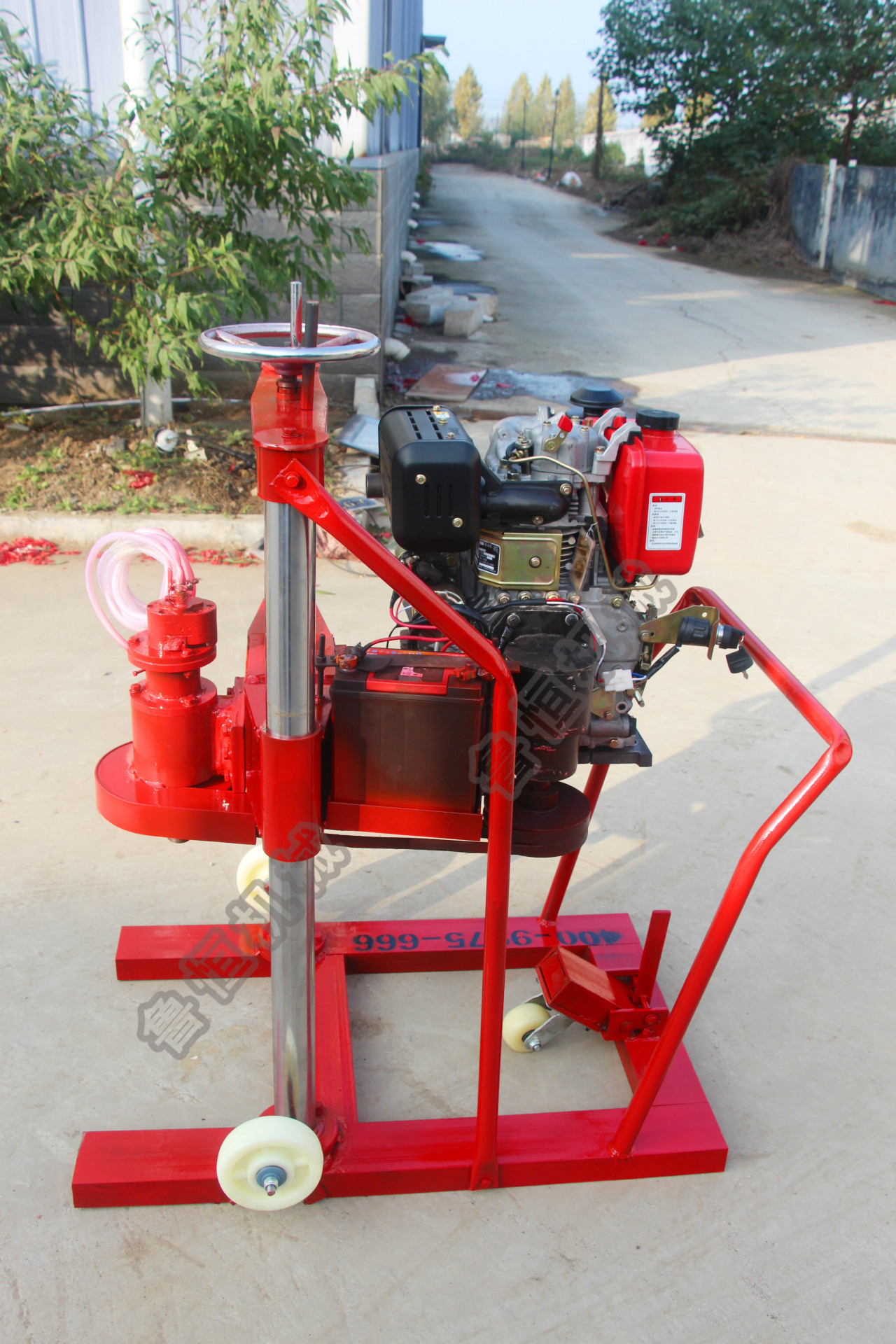

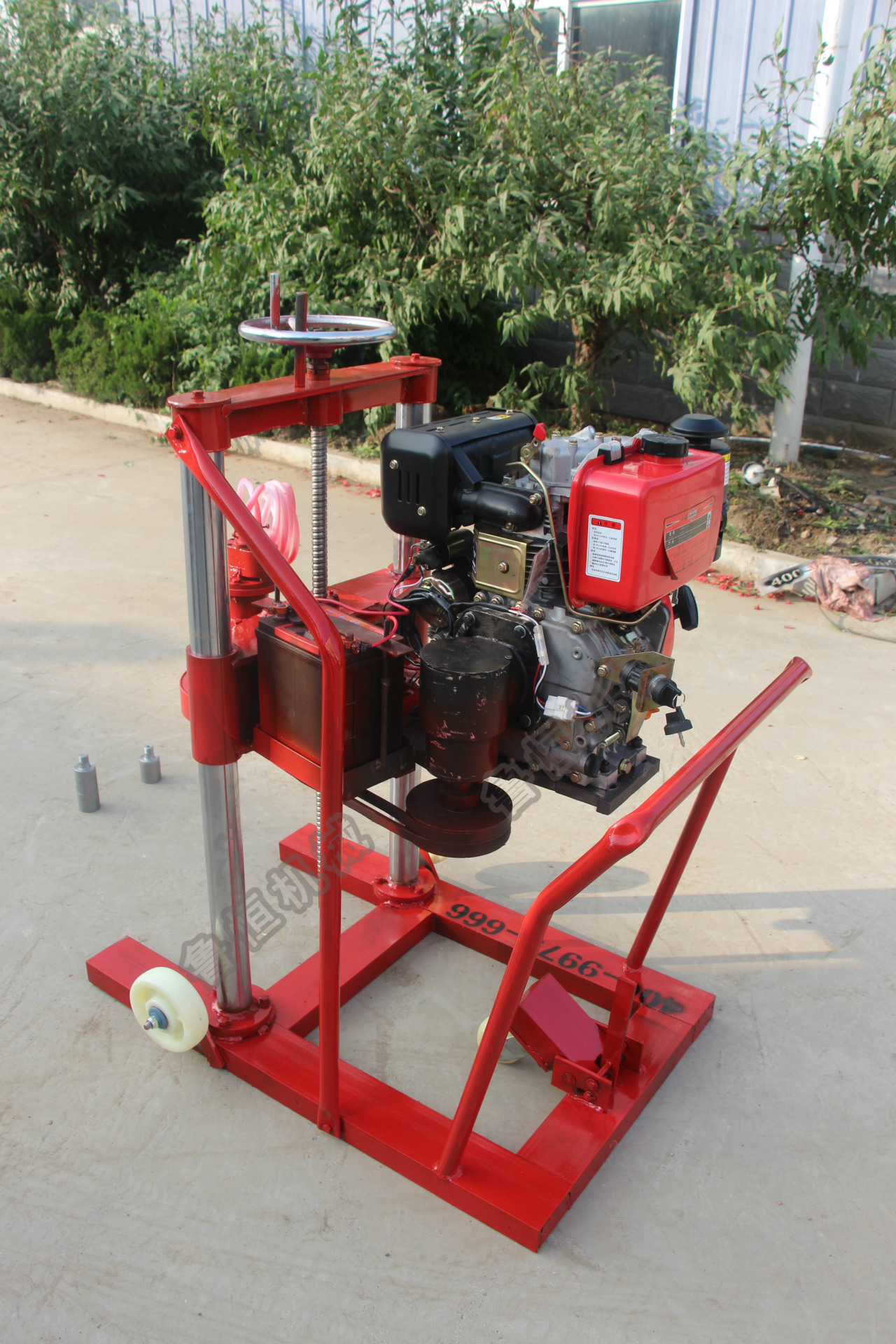

手持式混凝土取芯机 路面钻孔取芯机厂家现货供应
单价 6300.00 / 台
销量 暂无
发货 山东济宁市付款后3天内
库存 1000台起订1台
品牌 恒旺
孔径mm 50-200
孔深m 10
钻头形式 人造金刚石薄壁钻头
过期 长期有效
更新 2019-05-10 09:05

详细信息

一·HW-3型混凝土钻孔取芯机主要用作

   对于建筑、公路、机场、码头、大坝等硬化混凝土钻孔取芯,具有操作简单,移机方便,钻孔取芯准确,芯样表面光洁,且对芯样不发生意外破坏,是公路交通部门、建筑部门及相关大专院校不可缺少的设备。本机符合GB11818-89《混凝土钻孔取芯机技术要求》的标准。

另外,本钻机可对其它非金属脆硬材料,如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。

   1、机架(4):其立柱上装有齿条,在其底座上装有四只调节螺钉(5)。

   2、滑座(1):套在立柱上,其内部的齿轮与立柱上的齿条组成齿轮副,转动进给手柄,使滑座沿着立柱上下移动。

   3、齿轮箱(2):固定在滑座上,其主轴上装有钻头(3),随着滑座作进给运动,从而达到钻孔的目的。

undefinedundefined

二·结构原理

    本机器主要有以下几部分组成(如图):

1、机架(4):其立柱上装有齿条,在其底座上装有四只调节螺钉(5)。

2、滑座(1):套在立柱上,其内部的齿轮与立柱上的齿条组成齿轮副,转动进给手柄,使滑座沿着立柱上下移动。

3、齿轮箱(2):固定在滑座上,其主轴上装有钻头(3),随着滑座作进给运动,从而达到钻孔的目的。

三·使用方法

    1、将本机移至需钻孔取芯处,在底座上拧上四只调节螺钉(5),调节机器水平,并在地面上预埋M16的铁膨胀螺栓,以固定本机。

    2、按钻孔的尺寸要求装上钻头。

    3、接通水源,检查钻头内是否有水漏出。

    4、打开电源开关,空转几分钟,并转动进给手柄,进行钻进。

注意事项

    1、钻孔时,应保证进给速度均匀,大约为3~5cm/min左右,如发现钻头受卡,可适当降低进给速度,必要时可将钻头提升一段,然后再慢慢钻入,忌硬性钻进,以免打坏钻头及机器。

    2、整个钻进过程中必须保持充分水冷却。

    3、钻孔结束时,只有将钻头脱离工件时,才可停机。

    4、钻进过程中,不得超载,当电机温度超过70℃,(手感烫手),应降低加载力,并更换新钻头。

维护和检查

   1、定期检查各部件连接处,如有松动应及时调整。

   2、钻头装入时,应在两螺纹处加入钙基润滑脂。

   3、钻孔结束后,将钻机各部分擦洗干净,并在立柱及齿条上加润滑油。

   4、每隔半年换减速箱内的润滑脂。
